دانلود شبیه سازی مقاله بررسی اعوجاج هارمونیکی کل بر روی شکل موج جریان با درایو موتور القایی

درایو موتور القایی کنترل شده با بردار

در درایوهایی با سرعت قابل تنظیم، از سه مولفه اساسی استفاده می شود. مولفه اول یک پُل دیودی 6 پالسه است. مولفه دوم یک خازن لینک DC است که ریپل های امواج را کاهش می دهد. مولفه سوم یکسوساز متشکل از IGBT/ دیود است. پالس های مورد استفاده یکسوکننده برای اهداف سوئیچ زنی ، به وسیله دو روش مختلف تولید می شوند : 1- درایو سرعت متغیر با ورودی PWM ، 2- درایوهای موتور القایی با کنترل بُرداری. درایوهای سرعت متغیر، در کاربردهای مختلفی مورد نیاز هستند. درایو سرعت متغیر منجر به ایجاد هارمونیک جریان می شود. استفاده از ASD (درایو با سرعت قابل تنظیم) ، تولید اختلالات هارمونیک جریان در شبکه قدرت، و تداخل الکترومغناطیسی (EMI) نسبت به محیط را به همراه دارند. این بارها روی کُل شبکه الکتریکی توزیع می شوند.

با افزایش فزاینده تعداد بارهای غیرخطی، مساله کیفیت توان بیش از پیش در کانون توجه قرار گرفته است. جریان هارمونیک فرکانس پایین تولید شده توسط این بارها، منجر به آسیب دیدن تجهیزات سیستم قدرت می شود. ASD به یکی از مولفه های مهم کنترل بار ، در شبکه های قدرت امروزی تبدیل شده است. در این پروژه، طراحی بارها برای کاهش مشکلات ناشی از آلودگی هارمونیکی به بحث گذاشته شده است. این پروژه بدنبال شبیه سازی ASD است، بگونه ای که کیفیت توان به شکل قابل ملاحظه ای ارتقا یابد. لازمه این امر کاهش چشمگیر هارمونیک ها است. این تکنیک بازدهی عملکردی را بیشتر از سایر روش ها ارتقا می دهد زیرا کاهش نوسانات از طریق تکنیک کنترل بُرداری، منجر به کاهش توان راکتیو می شود.

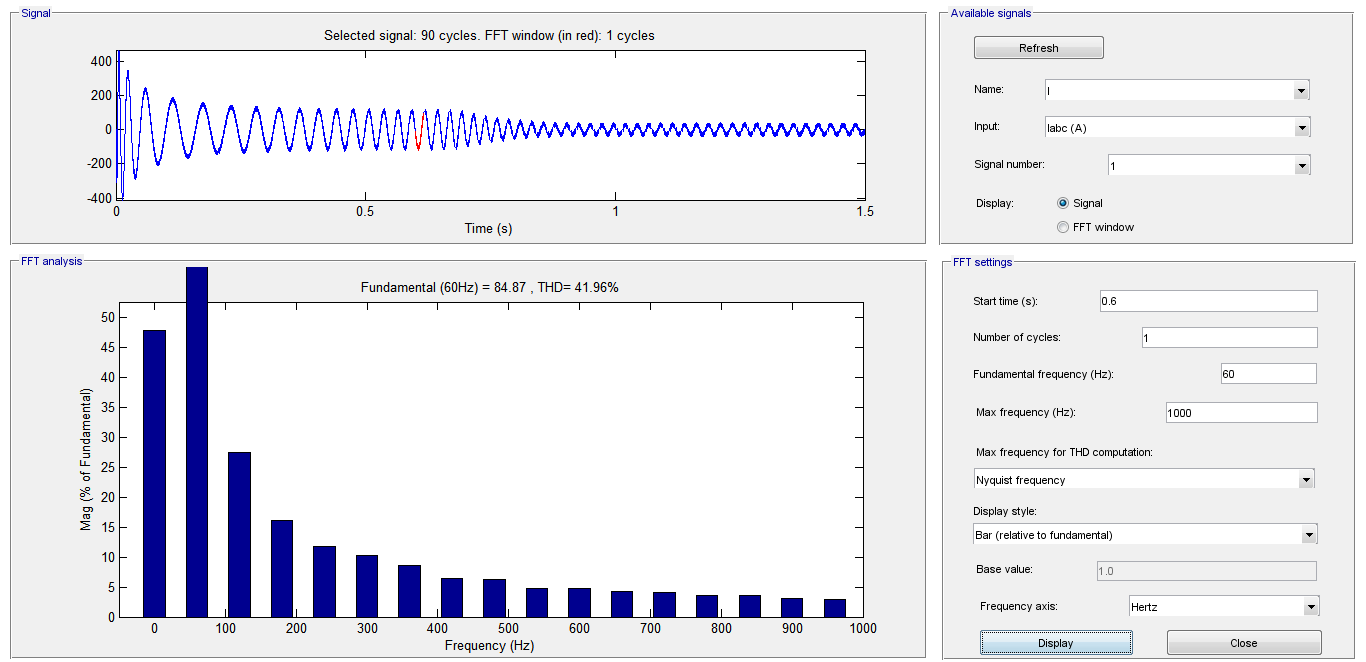

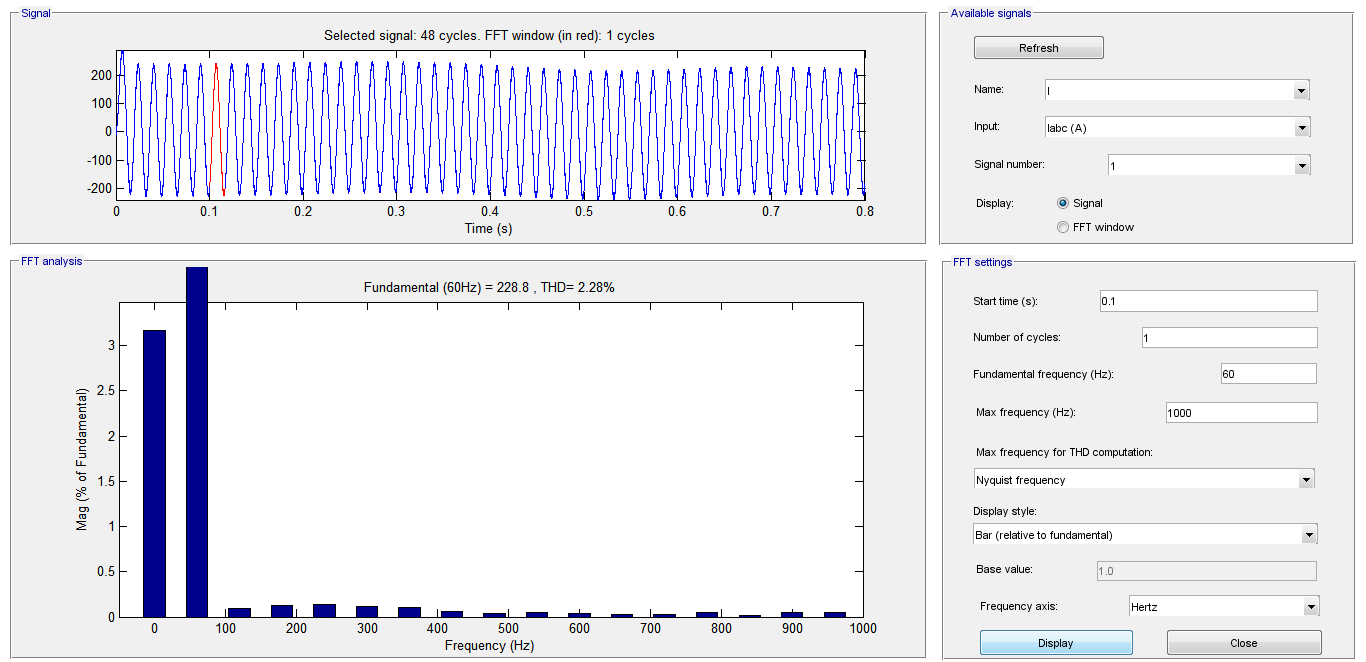

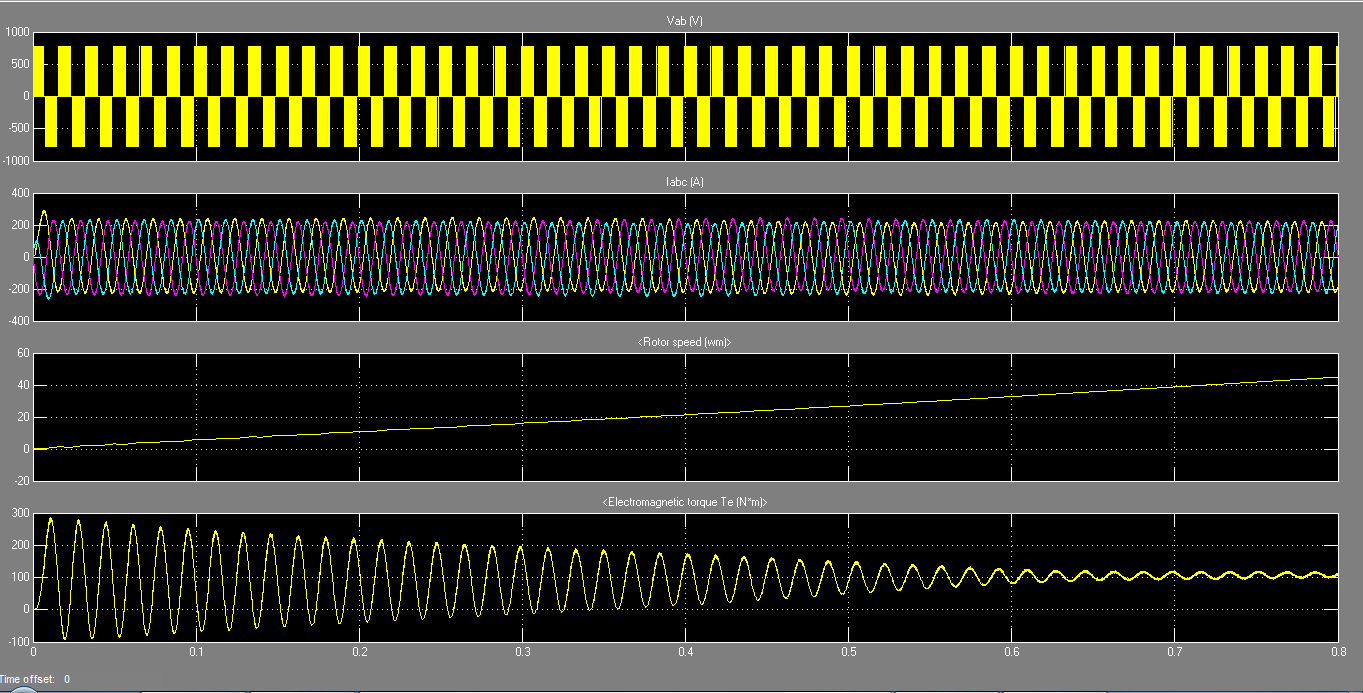

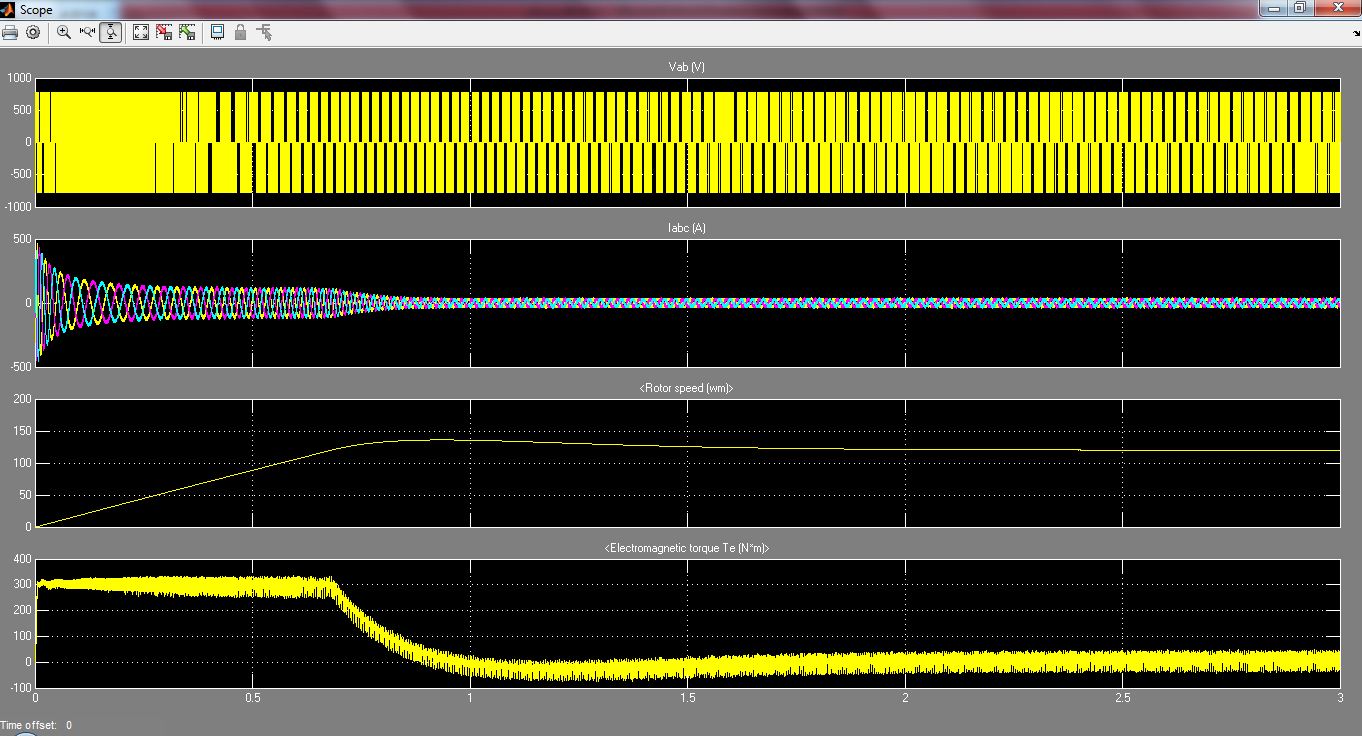

این شبیه سازی در محیط نرم افزار متلب (MATLAB) انجام شده و در ادامه نیز تعدادی از تصاویر مربوط به خروجی های شبیه سازی، قرار داده شده است:
