دانلود شبیه سازی مقاله حفاظت از خط انتقال HVDC بر اساس توان گذرا

حفاظت خط انتقال HVDC

با افزایش دائمی تقاضا برای توان الکتریکی، نیاز به افزایش ظرفیت انتقال انرژی در فواصل طولانی حس می شود. پیاده سازی قابلیت افزایش توان در سیستم قدرت موجود، یک چالش برای شبکه های ac است. برای غلبه بر این چالش، اتصالات بیشتر به مراکز بار با استفاده از جریان مستقیم ولتاژ بالا (hvdc) به عنوان راه حلی بهینه و اقتصادی پیشنهاد شده است.

سیستم انتقال HVDC دارای مزایای واضحی در انتقال توان کُلی در فواصل طولانی و اتصال بین سیستم های HVAC کُلی است. اکثر خطوط HVDC برای انتقال توان روی فواصل طولانی بکار می روند و به صورت اجتناب ناپذیر از زمین های پیچیده عبور می کنند، و تحت شرایط جوی نامطلوب کار می کنند. لذا خطا به وفور روی خطوط ایجاد می شود که یکی از دلایل اصلی قطع HVDC به شمار می رود. در حال حاضر حفاظت مبتنی بر موج رونده و حفاظت مشتقی ولتاژ، اصلی ترین روش های حفاظتی در خطوط انتقال HVDC تلقی می شوند. حفاظت از خطوط پشتیبان شامل حفاظت DC زیرولتاژ، و حفاظت دیفرانسیل جریان هستند. البته حفاظت مبتنی بر موج رونده و مشتق ولتاژ به امپدانس گذر خطا حساس هستند. حفاظت زیرولتاژ اطمینان پذیری کمی دارد و حفاظت دیفرانسیل جریان با تاخیرهای زمانی تا صدها میلی ثانیه عمل می کند. قطعی های غیرضروری سیستم HVDC بدلیل کمبود حفاظت های عملیاتی فعلی در برخی مقالات گزارش شده اند. با توجه به این پیشینه، روش های جدید حفاظت HVDC خط انتقال با عملکرد بهتر از حفاظت فعلی، در این پروژه توسعه داده شده اند. روش جدید بر اساس داده های توان حالت گذار تعریف شده است. مدلسازی سیستم در متلب، بر اساس اولین سیستم بنچ مارک CIGRE HVDC صورت گرفته است.

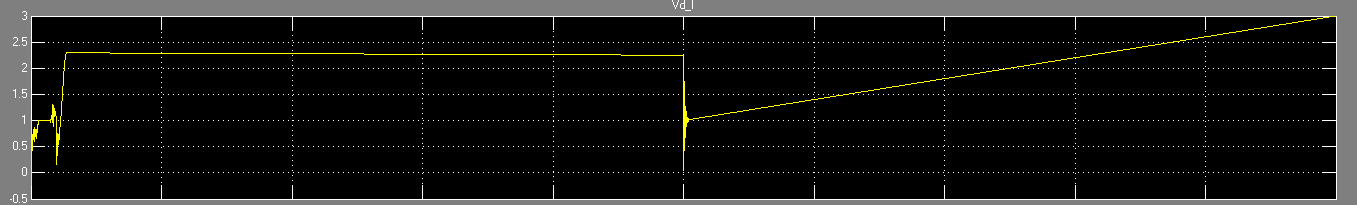

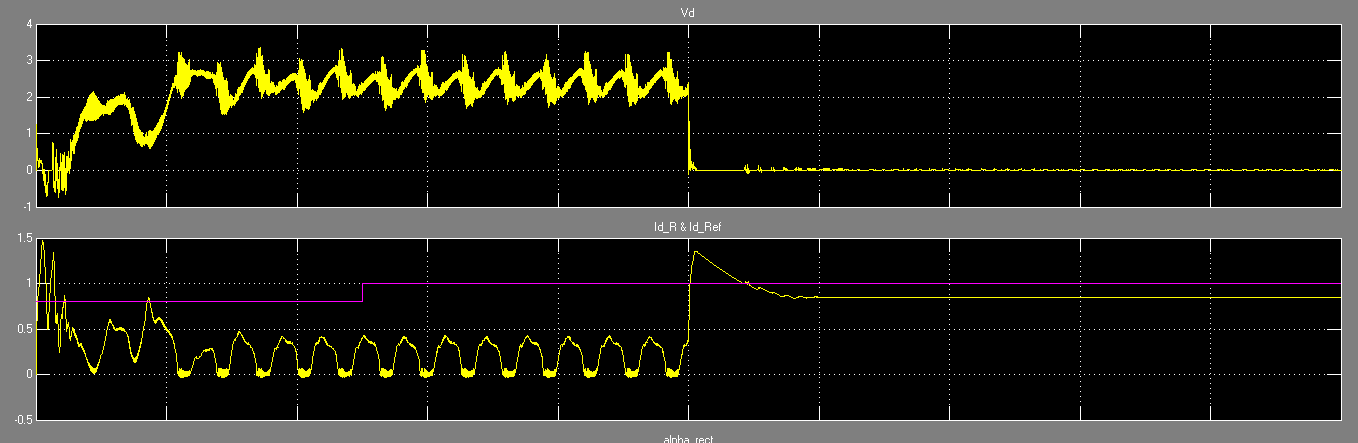

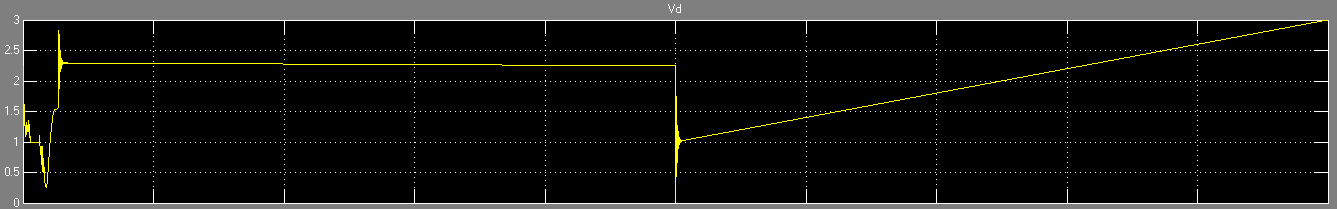

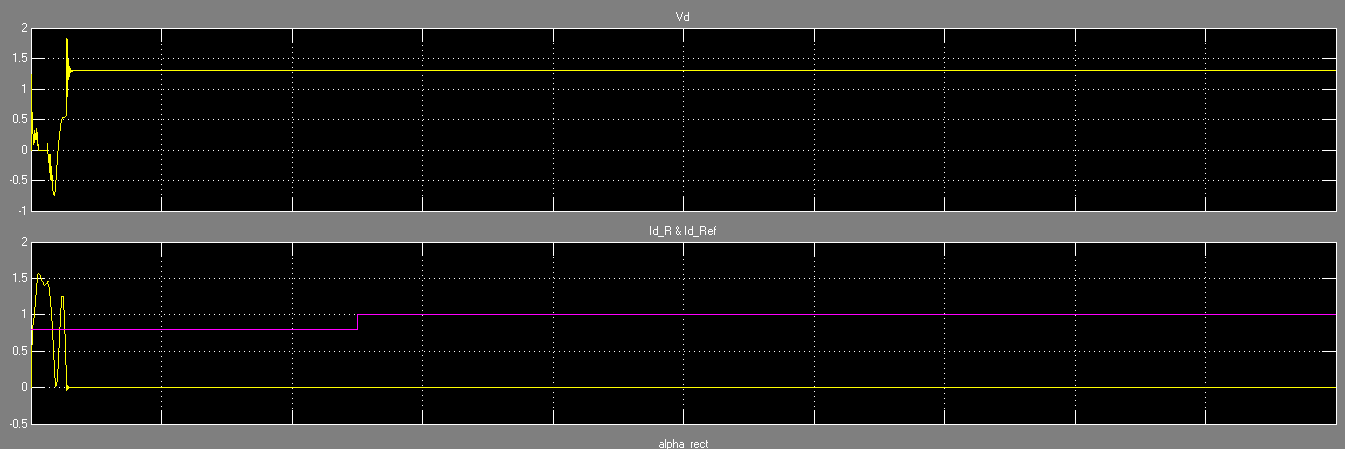

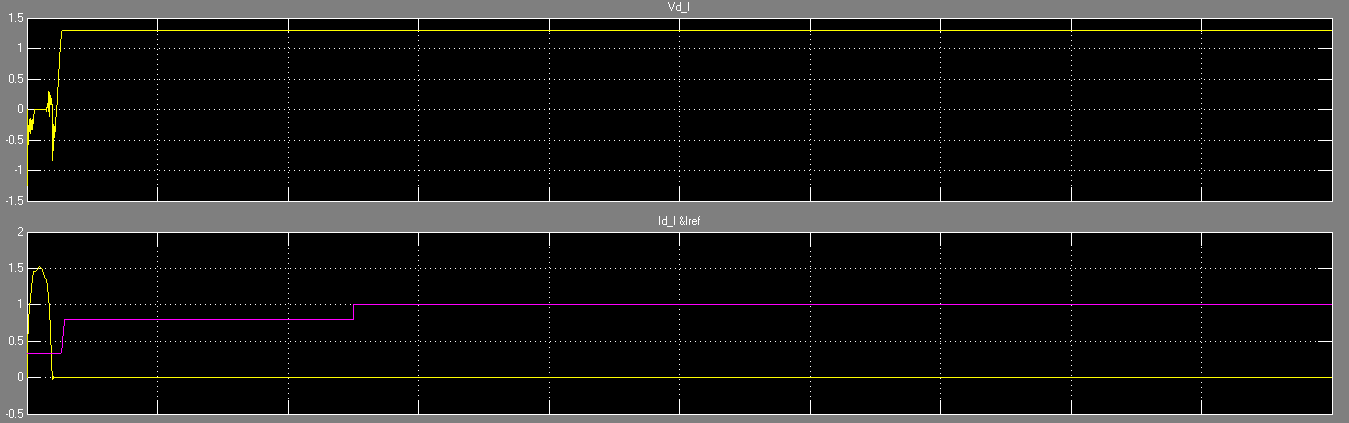

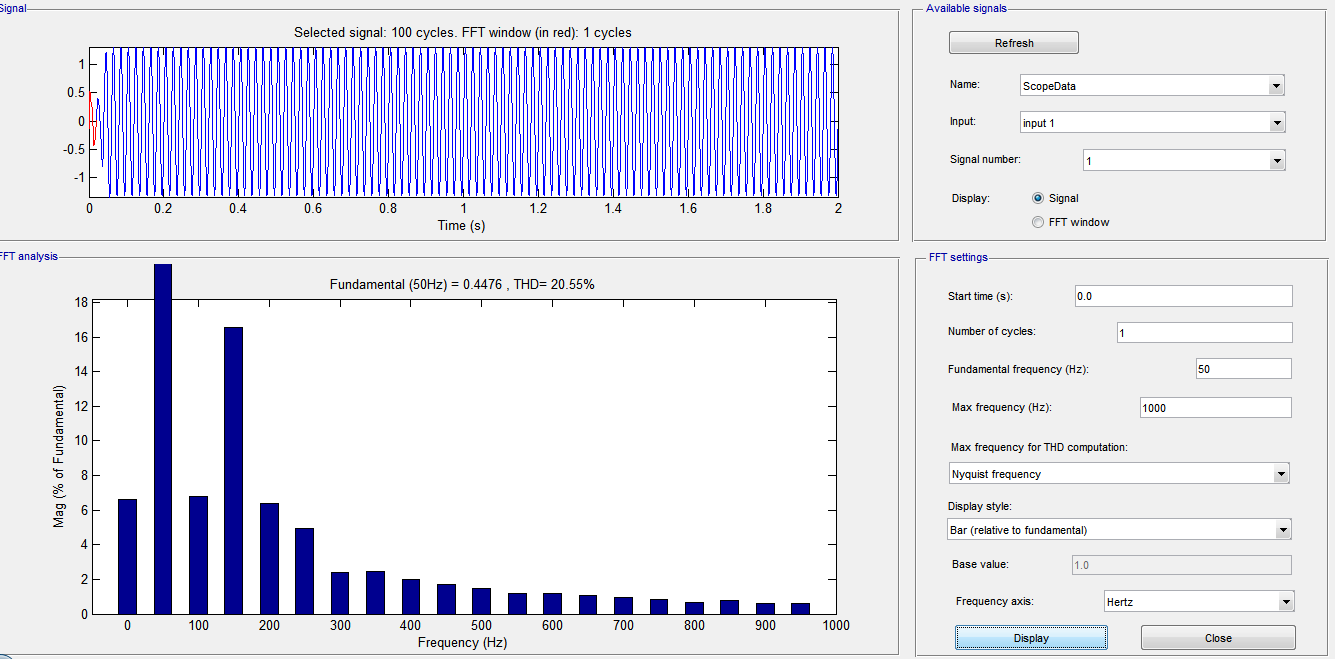

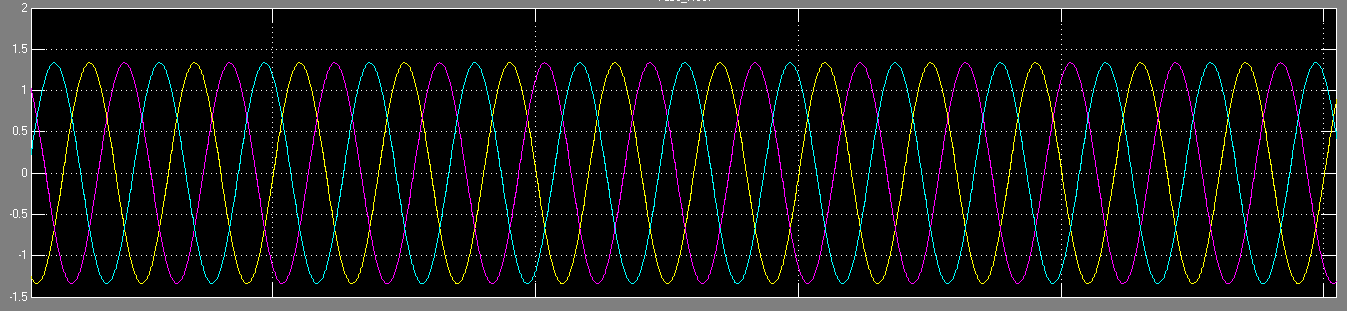

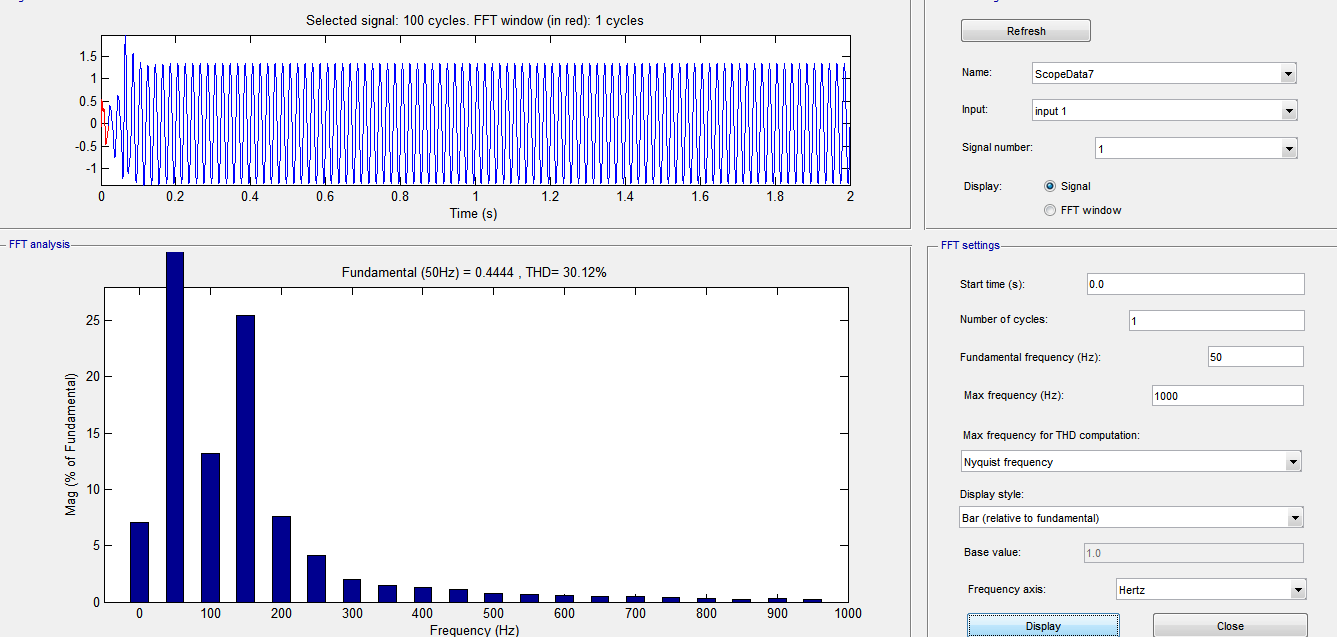

این شبیه سازی در محیط سیمولینک متلب (MATLAB) انجام شده و در ادامه نیز تعدادی از تصاویر مربوط به خروجی های شبیه سازی قرار داده شده است:
