دانلود شبیه سازی مقاله بهبود عملکرد گذرای ریزشبکه با محدودکننده جریان خطا

عملکرد گذرای ریزشبکه

در سال های اخیر، محدود کننده های جریان خطای ابررسانای نوع مقاومتی (SFCLs) توجه بیشتری را در سراسر جهان به خود جلب کرده اند و کاربردهای آنها در سیستم های توزیع الکتریکی موجود و آتی می تواند به صورت نظری برخی از مسائل فنی را حل کنند. از یک جهت، ادوات محدود کننده جریان به دلیل اتصال تولید پراکنده (DG) از اهمیت فزاینده ای برخوردار شده اند، ظرفیت دسترسی به تولید پراکنده می تواند منجر به ایجاد سطح خطای بالاتر شود. می توان بمنظور تطبیق با نفوذ زیاد در واحدهای DG و بهبود بهره وری انرژی، یک سیستم میکرو شبکه طراحی نمود تا اطمینان دهد که کیفیت توان سیستم میکرو شبکه و قابلیت اطمینان خدمات در حین خطا بسیار حائیز اهمیت است. به طور معمول، یک سیستم میکرو شبکه دارای دو حالت عملکرد است که به آنها متصل به شبکه و جزیره ای گفته می شود. هنگامی که یک خطای اتصال کوتاه در شبکه اصلی رخ می دهد، ممکن است میکرو شبکه قطع شود.

بطور منطقی کنترل مستر DG ، یک ​​روش اساسی برای تضمین رفتارهای گذرای میکرو شبکه تحت شرایط جزیره ای می باشد. با این وجود، در صورتی که ویژگی رفع سریع SFCL نوع مقاومتی و تأثیرات احتمالی آن در مهار حرکت سریع جریان در نظر گرفته شود، میکرو شبکه می تواند به یک انتقال راحت تر و عملیات پایدارتری دست یابد.

در این پروژه، در مورد نقش آفرینی بهبود عملکرد گذرای سیستم میکرو شبکه در حین خطا و محدودکننده جریان خطای ابررسانا از نوع مقاومت پیشنهاداتی ارائه شده است. اقتباس نظری مرتبط، بحث فنی و تجزیه و تحلیل شبیه سازی انجام شده است. از نتایج در می یابیم، استفاده از SFCL مقاومتی می تواند به طور مؤثری حرکت سریع جریان گذرا را محدود کند، تعادل قدرت را تضمین کند و پایداری ولتاژ و فرکانس سیستم میکرو شبکه را بهبود بخشد.

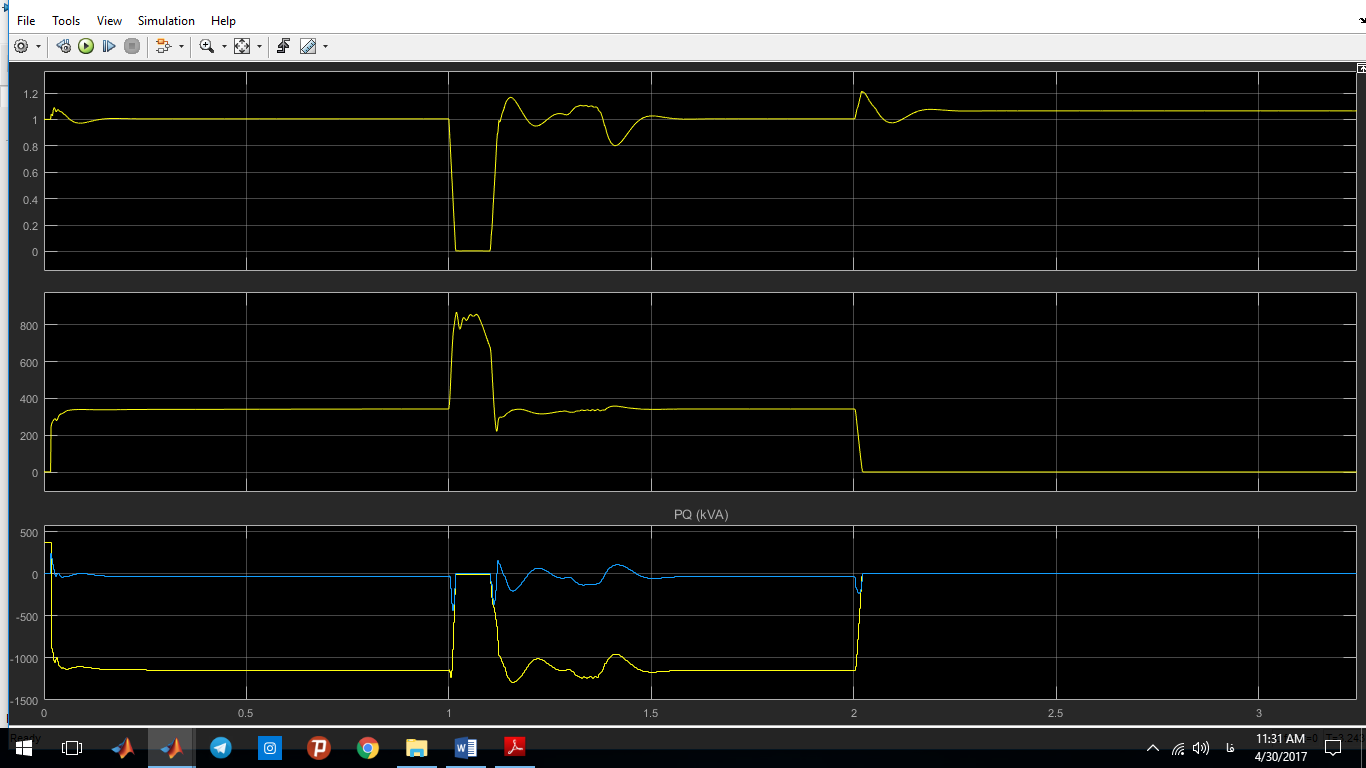

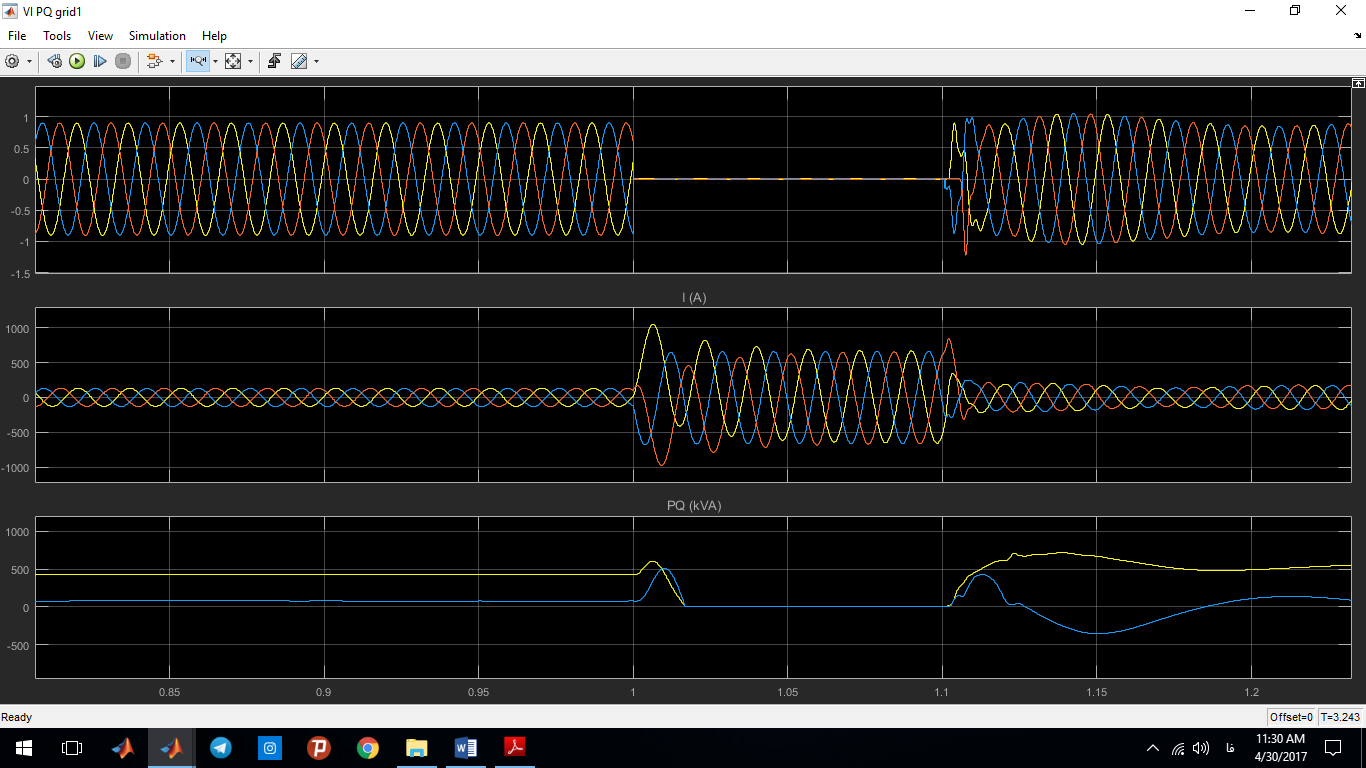

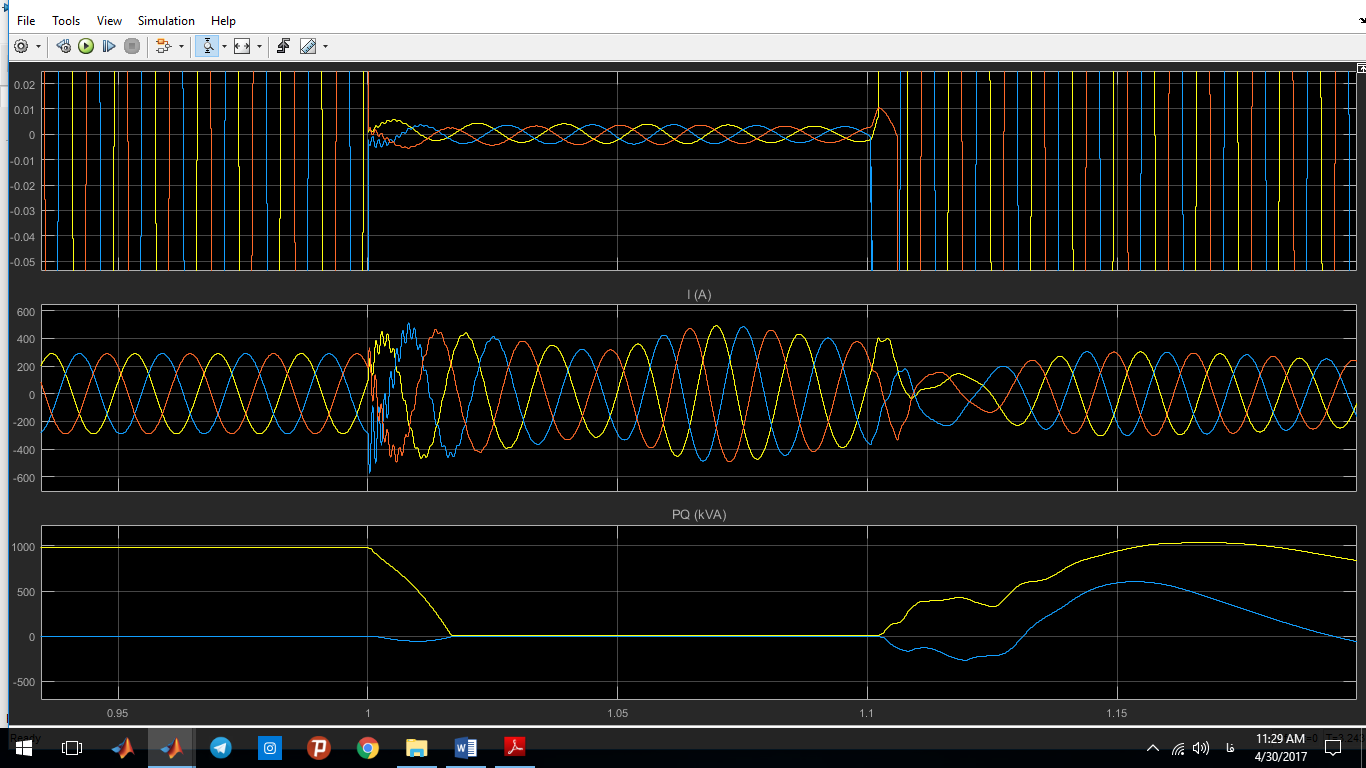

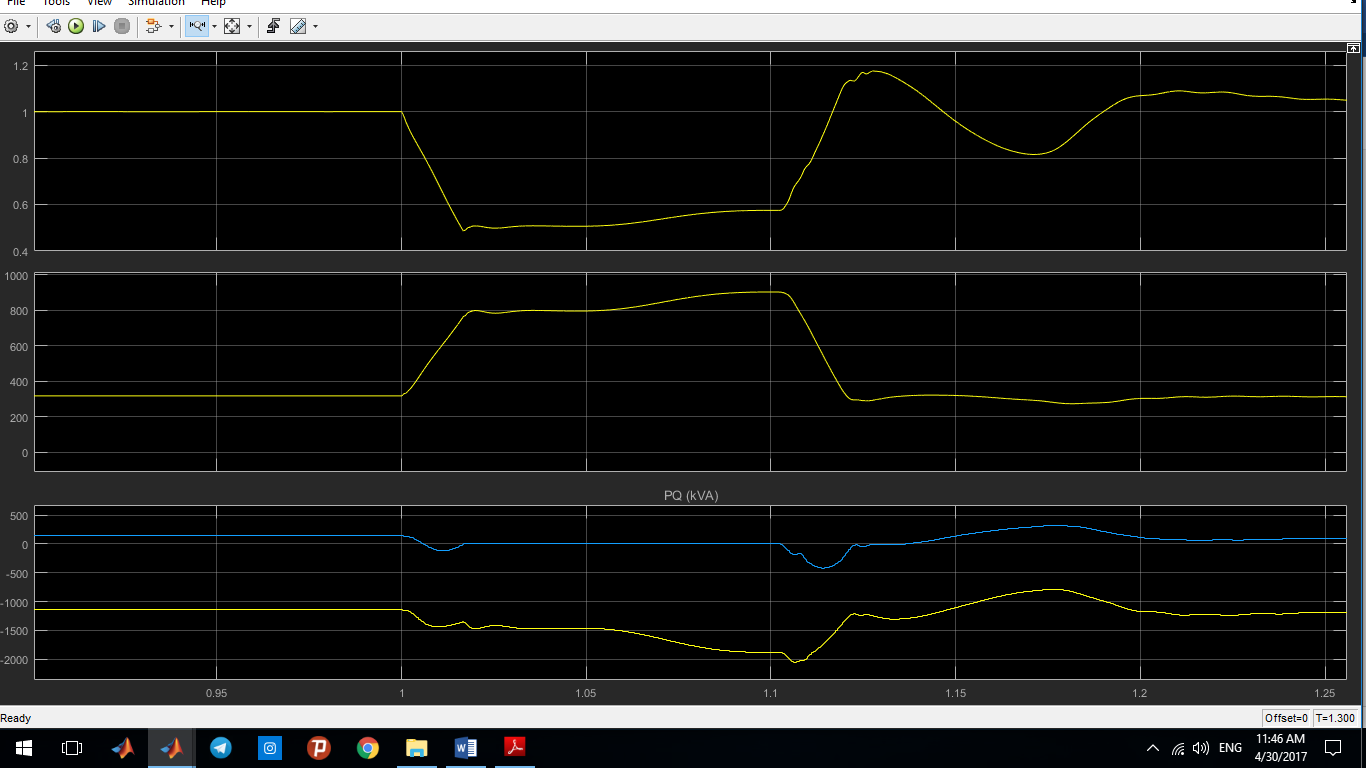

این شبیه سازی در محیط نرم افزار متلب (MATLAB) انجام شده و در ادامه نیز تعدادی از تصاویر مربوط به خروجی های شبیه سازی قرار داده شده است:
