دانلود شبیه سازی مقاله تحلیل پایداری فرکانس و اینرسی در سیستم های AC متصل به HVDC

پروژه متلب تحلیل پایداری در سیستم AC

در این پروژه شبیه سازی مقاله، تحلیل جهانی پایداری فرکانسی و اینرسی برای دو سیستم ac متصل شده بوسیله یک HVDC ارائه می شود. تحلیل مودال و تحلیل های حوزه زمانی غیرخطی نیز در این مقاله استفاده شدند. این تحلیل ها بر رفتار دینامیکی شبکه های ac برای انواع مختلف فرکانس ها و پشتیبانی اینرسی با استفاده از کنترلرهای مبدل HVDC، تمرکز کرده است. نشان داده شده که کنترلرهای فرکانس، طبق انتظار عمل می کنند و پایداری فرکانسی شبکه گیرنده پشتیبانی را بهبود می بخشد و هیچگونه اثرات و عوارض جانبی بر شبکه ارائه دهنده پشتیبانی ندارد. با این حال، مشاهده شده که پایداری الکترومکانیکی شبکه گیرنده پشتیبانی فرکانسی، کاهش می یابد، بخصوص هنگامی که کنترلر فرکانس دارای اینرسی استفاده شود. علاوه بر آن، در تحلیل مودال، اثر متقابل های بالاتری بین دو شبکه مشاهده شده است. ریشه اصلی این تداخلات و نحوه کنترل صحیح آن برای جلوگیری از تداخلات مضر، موضوعات مطالعات آتی خواهند بود.

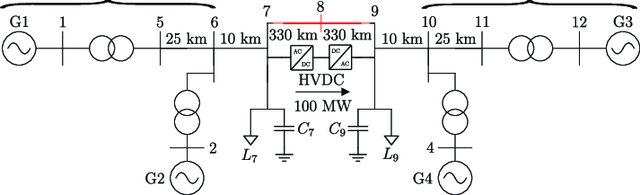

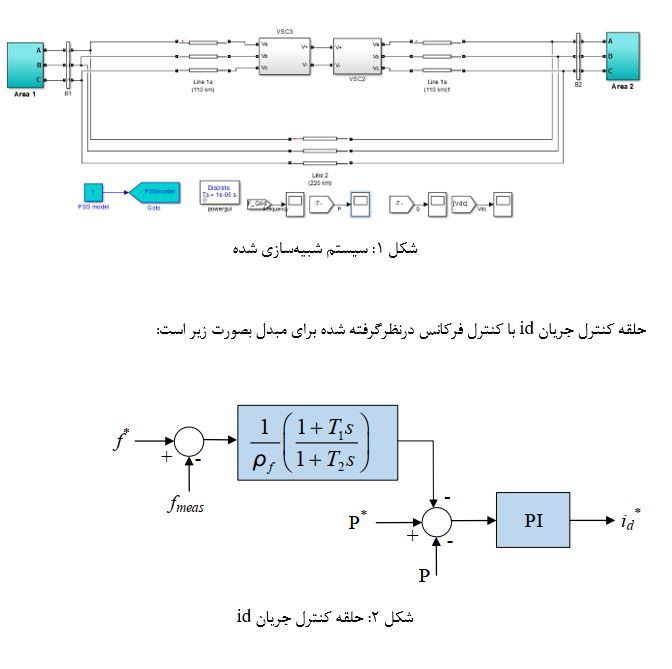

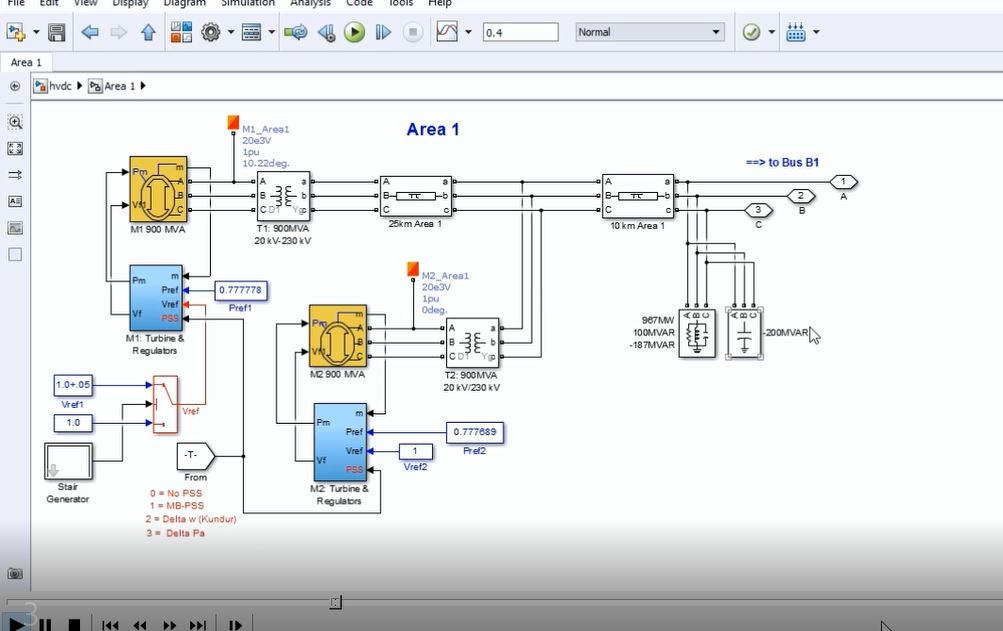

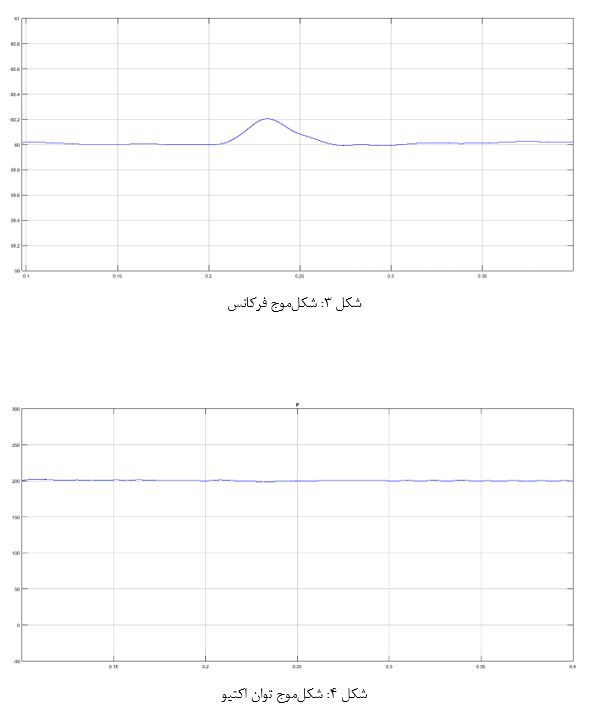

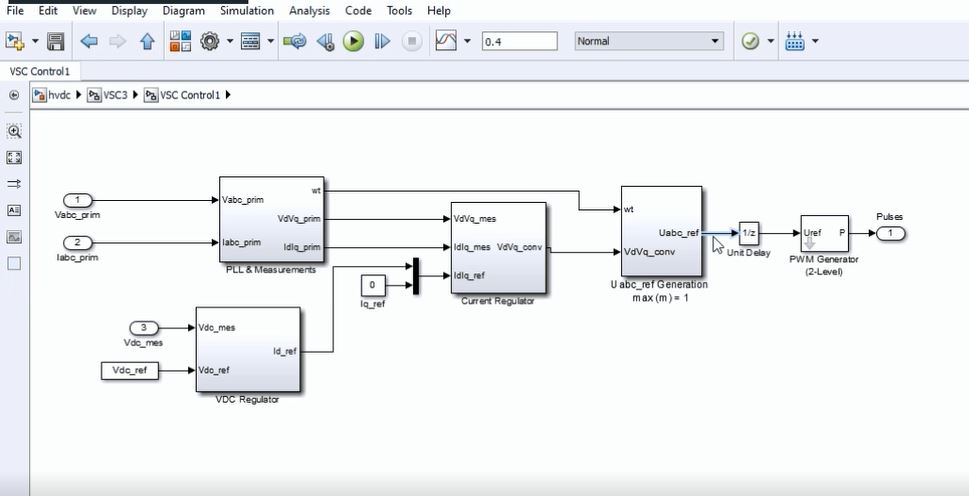

این شبیه سازی در محیط نرم افزار متلب (MATLAB) انجام شده و در ادامه نیز تعدادی از تصاویر و خروجی های مربوط به شبیه سازی، قرار داده شده است:

امروزه موتورهای دوار، خیلی کمتر به سیستم های ac متصل می شوند، زیرا وسعت نفوذ مولدهای تجدیدپذیر متغیر و اتصالات «جریان مستقیم فشار قوی» (HVDC) به دیگر شبکه های ac در حال افزایش می باشند. این باعث بوجود آمدن نگرانی هایی در مورد مقدار رزروها و اینرسی کنترل فرکانس سریع در یک سیستم سنکرون می شود؛ بخصوص در مواقعی که واردات توان از طریق لینک های HVDC زیاد باشد و یا تولید منابع قدرت متصل شده با الکترونیک قدرت مانند مولدهای بادی و خورشیدی زیاد باشد.
