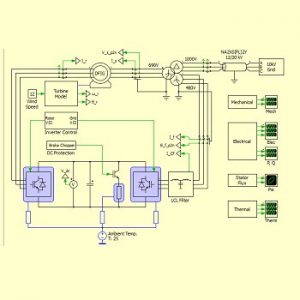

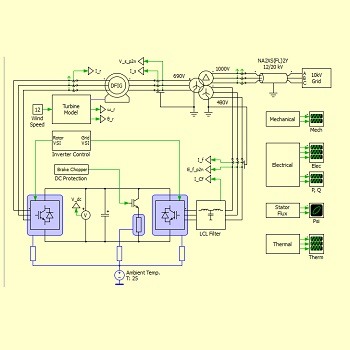

دانلود شبیه سازی مقاله نظارت بر پایداری ولتاژ باس در سیستم قدرت به هم پیوسته

پایداری ولتاژ در شبکه قدرت

بنظر می رسد افت شدید ولتاژ، یک تهدید بزرگ برای سیستم های قدرت مدرن باشد. در نتیجه، پایداری ولتاژ به یک نگرانی جدی برای برنامه ریزان و بهره برداران سیستم تبدیل شده است. هنگامی پایداری ولتاژ مورد تهدید قرار می گیرد که تقاضای توان راکتیو، از ظرفیت پایدار توان راکتیو موجود در منابع، فراتر رود. مشاهده شده که بطور کلی، دامنه ولتاژ، نشانه خوب و مناسبی از نزدیک شدن به حد پایداری ولتاژ به ما نمی دهد. بسیار مهم است که بهره برداران سیستم از روش های سریع، ساده و صحیح برای نظارت بر نزدیک شدن به افت شدید ولتاژ یک سیستم قدرت، استفاده کنند. شاخص افت شدید ولتاژ براساس جواب پخش بار نرمال، برای نشان دادن شرایط پایداری ولتاژ استاتیک یک سیستم قدرت، پیشنهاد شده است. تحلیل پخش توان پیوسته، براساس یک روش پیوستگی پارامتریزه شده (پارامتر دهی شده) موضعی، می باشد. هدف آن، اجتناب از تکین بود ژاکوبین، با تغییرات جزئی در معادلات پخش توان، می باشد. یک روش افراز شبکه برای بررسی شرایط پایداری ولتاژ یک شین بار، بکار گرفته شده است. اکثر روش ها براساس اجرای تعداد زیادی پخش توان با استفاده از مدل های متداول می باشند. با درک اینکه سنجش فازور شبکه حاوی اطلاعات کافی برای نظارت بر پایداری ولتاژ در یک گره تامین بار محلی است، محققان، چندین الگوریتم توسعه داده اند که از اندازه گیری فازور ولتاژ و جریان برای نظارت بر پایداری ولتاژ سیستم، استفاده می کنند. نظارت آنلاین بر ناپایداری ولتاژ یک سیستم قدرت براساس سنجش محلی «واحد سنجش فازور» (PMU)، توجه زیادی در زمینه پژوهش های سیستم قدرت، به خود جلب کرده است. یک PMU، دستگاهی است که موج های الکتریکی را برروی یک شبکه برق، با استفاده از یک منبع زمان مشترک جهت همگام سازی، سنجش می کند. همگام سازی زمانی، سنجش بلادرنگ همگام در چندین نقطه سنجش دوردست برروی شبکه را ممکن می سازد.

روشی جدید برای نظارت بر پایداری ولتاژ یک سیستم قدرت براساس دو سنجش متوالی توان حقیقی، توان راکتیو و ولتاژ یک شبکه، پیشنهاد می شود. سنجش های شبکه برای نظارت بر عناصر ماتریس ژاکوبی یک TBES با توجه به یک شین هدف، استفاده می شوند. علاوه بر آن، یک رابطه حساسیت بین تغییر دترمینان ماتریس ژاکوبین TBES با توجه به تغییرات در تزریق توان حقیقی در شین هدف، با استفاده از عناصر ماتریس ژاکوبین TBES و دامنه ولتاژ شین آن، ابداع شده است. سپس این رابطه برای پیش بینی بار بحرانی شین، با توجه به حد پایداری ولتاژ آن، استفاده می شود. مزیت این فرآیند نظارت بر پایداری ولتاژ، این است که مستقل از مدل سازی سیستم قدرت است، و بنابراین، مشکل عدم دقت ناشی از عدم قطعیت در پارامترهای مدل سازی را ندارد. نتایج شبیه سازی برای سیستم های 30 و 118 شین IEEE، اعتبار و کاربردی بودن این روش را نشان می دهند.

این شبیه سازی با استفاده از نرم افزار متلب (MATLAB) انجام شده و در ادامه نیز تعدادی از نتایج خروجی آن قرار داده شده است:
