دانلود شبیه سازی مقاله طراحی کنترل کننده فازی و PI برای بازیاب دینامیکی ولتاژ

بازیاب دینامیکی ولتاژ (DVR)

امروزه، سیستم‌های کاربردی صنعتی مدرن بر اساس دستگاه‌های الکترونیکی همچون کنترل کننده‌های منطقی قابل برنامه ریزی، و درایوهای الکترونیکی بنا شده‌اند. دستگاه‌های الکترونیکی بشدت در برابر اغتشاشات، حساس هستند و تحملشان در برابر مسائل کیفیت توان همچون افت ولتاژ، افزایش ولتاژ، و هارمونیک کمتر می‌باشد. افت‌های شدید ولتاژ، یکی از اساسی‌ترین اغتشاشات نسبت به تجهیزات صنعتی محسوب می‌شوند. پشتیبانی ولتاژی از یک بار، با تزریق توان راکتیو در نقطه تزویج مشترک بار صورت می‌گیرد. روش متداول برای این کار، نصب خازن‌های شانت با سوئیچ مکانیکی، در ترمینال اولیه ترانسفورماتور توزیع است. عیب این روش این است که نمی‌توان امواج گذرای سرعت بالا را جبران کرد. یک راه حل دیگر در حوزه الکترونیک قدرت برای تنظیم ولتاژ، استفاده از دستگاه‌های قدرت اختصاصی است. DVR ها یک دسته از دستگاه‌های قدرت اختصاصی هستند که توزیع مطمئن کیفیت توان را ممکن می‌سازند.

این پروژه، مسائل کیفیت توان از جمله افت و خیز ولتاژی را به بحث گذاشته است. تکنیک‌های جبرانسازی تجهیزات اختصاصی الکترونیک قدرت همچون DVR ها معرفی شده‌اند. یک روش کنترل مبتنی بر PWM در دست پیاده سازی قرار گرفته است. بر خلاف روش‌های سوئیچ زنی با فرکانس پایه که از قبل در متلب/ سیمولینک وجود دارند، این روش کنترل PWM صرفاً به اندازه گیری‌های ولتاژی نیاز دارد. این ویژگی، روش مطرح شده را به گزینه‌ای ایده آل برای سیستم‌های کاربردی اختصاصی ولتاژ پایین تبدیل می‌کند. کنترل کننده‌های PI و منطق فازی توسعه یافته‌اند. نتایج نشان داده که کنترل کننده PI فازی، در مقایسه با کنترل کننده‌های PI نتایج عملکردی بهتری را بجا می‌گذارد. در حقیقت THD بار با کنترل کننده FPI در حد 4.45 % است که کمتر از 5 % قرار می‌گیرد (مطابق قوانین IEEE).

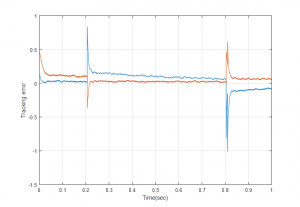

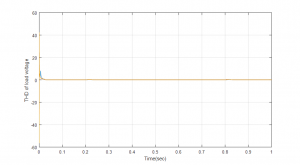

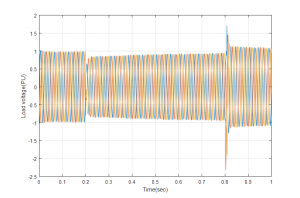

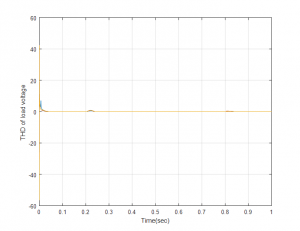

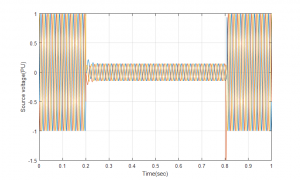

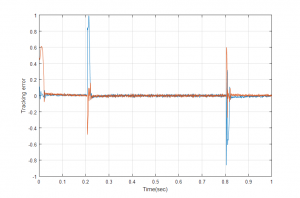

این شبیه سازی با استفاده از نرم افزار متلب (MATLAB) انجام شده و در ادامه نیز تعدادی از شکل موج های خروجی آن قرار داده شده است:
