تقسیم توان در شبکه MTDC

شبکه های DC چند ترمینالی (MTDC) می توانند استخوان بندی یک سیستم به هم را در آینده، تشکیل دهند. نصب یک شبکه MTDC زیردریایی در مناطق دریایی برای بهره گیری از منابع غنی باد آن منطقه و همچنین اتصال شبکه ها به هم برنامه ریزی شده است. جدا از سرمایه گذاری هنگفت و موانع فنآوری کلیدی مانند کمبود دسترسی تجاری به بریکرهای DC برای سطوح توان بالا، بهره برداران سیستم نگران تاثیر ناشناخته بهره برداری از شبکه MTDC و کنترل بر سیستم های AC داخل خشکی می باشند. یکی از مسائل خاص این است که چگونه یک شبکه MTDC به کمبود/قطع یک یا چند ایستگاه مبدل و عدم تعادل توان حاصله، واکنش نشان می دهد. تقسیم بار چنین عدم انطباق افت توان، باید متناسب و مناسب باشد تا تاثیر سیستم AC مجاور به حداقل برسد. مفهوم کنترل droop، برای تقسیم توان و پشتیبانی فرکانسی از طریق شبکه های MTDC، پیشنهاد شده است. مقادیر ثوابت droop، عمدتاً براساس مقادیر اسمی تک تک مبدل ها استفاده شده اند. اما، این امر شرایط بارگذاری واقعی و بنابراین هدروم (headroom) (تفاوت بین ظرفیت اسمی و بارگذاری واقعی) موجود برای تقسیم بار اضافه را مورد ملاحظه قرار نمی دهد. در این پروژه، یک طرح کنترل droop (متغیر) وفقی برای تقسیم مناسب توان با در نظر گرفتن هدروم موجود و بنابراین اجتناب از اضافه بار احتمالی، را پیشنهاد می دهیم. مبدل هایی که نزدیک به حدود و کران ها کار می کنند، نمی توانند بار افت را به اندازه مبدل های دیگر با ظرفیت یا هدروم مازاد بیشتر، تقسیم کنند.

محدودیت های استفاده از droop ولتاژ لینک DC-توان اکتیو ثابت برای تقسیم توان خودمختار در شبکه های MTDC نشان داده شده است. یک طرح نوین برای وفق دهی ضرایب droop برای تقسیم بار طبق هدروم موجود هر ایستگاه مولد، پیشنهاد شده است. مزیت این طرح droop وفقی برای تقسیم توان خودمختار از طریق شبیه سازی گذرا برروی یک شبکه MTDC با چهار ایستگاه مولد دو قطبی و یک شبکه کابل DC با بازده فلزی، برقرار می شود. نتایج قطعی های هر دوی یکسوساز و اینورتر تحت دو سناریوی مختلف ارائه می شوند. نشان داده شده که نقاط بهره برداری حالت پایدار پس از پیشامد بدست آمده از شبیه سازی گذرا، با نقاط کاری استخراج شده به صورت تحلیلی همخوانی و انطباق دارند. تاثیر ضرایب droop متغیر بر پایداری شبکه MTDC مشخص گردید.

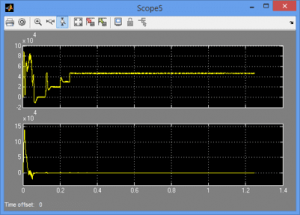

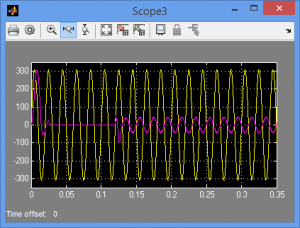

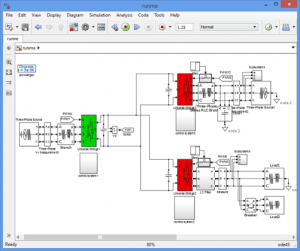

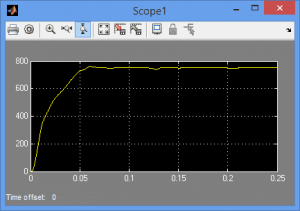

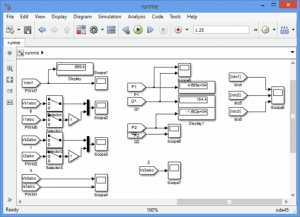

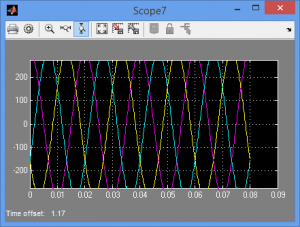

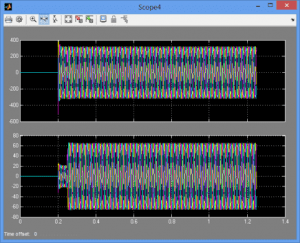

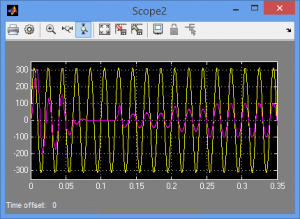

این شبیه سازی با استفاده از نرم افزار سیمولینک متلب و PSCAD انجام شده و در ادامه نیز تعدادی از نتایج خروجی شبیه سازی قرار داده شده است:
