دانلود شبیه سازی مقاله بهبود کیفیت توان با فیلتر توان اکتیو شنت

عنوان فارسی

بهبود کیفیت توان با فیلترهای توان اکتیو شنت با استفاده از سیمولینک متلب (MATLAB / Simulink)

عنوان انگلیسی

Power quality improvement with a shunt active power filters using MATLAB / Simulink

کلمات کلیدی

APF؛ مبدل PWM؛ قضیه d-q؛ THD؛ کیفیت توان؛ نظریه توان لحظه ای

درسهای مرتبط

کیفیت توان

تعداد صفحات انگلیسی : 7 نشریه : IJIREEICE
سال انتشار : 2015 تعداد رفرنس مقاله : 18
فرمت مقاله انگلیسی : PDF نوع مقاله : ISI
IJIREEICE
قیمت دانلود مقاله
279,000تومان
دانلود رایگان مقاله انگلیسی
آیا این مقاله برای بیس پایان نامه مناسب است؟ : بله آیا این مقاله برای ارائه کلاسی مناسب است؟ : بله
برنامه ای که در آن مقاله شبیه سازی شده است : این مقاله در محیط متلب پیاده سازی شده است نام مجله مقاله : International Journal of Innovative Research in Electrical, Electronics, Instrumentation and Control Engineering (مجله بین المللی تحقیقات نوآورانه در مهندسی برق، الکترونیک، ابزار دقیق و کنترل)
ترجمه: ندارد گزارشکار : دارد (6 صفحه به صورت WORD و PDF) شبیه سازی : دارد (یک فایل شبیه سازی در سیمولینک متلب با فرمت .slx)

این مقاله در محیط متلب به صورت کامل شبیه سازی شده و در صورت خرید و دانلود مقاله شما به راحتی قادر خواهید بود از برنامه مربوطه استفاده نمایید. در صورت بروز هر گونه مشکل در نحوه ی اجرای برنامه سایت سیگمالند به مدت 24 ساعت بعد از خرید محصول، پشتیبانی آن را تا اجرای کامل برعهده دارد.

توضیحات و مشاهده مقاله انگلیسی

پروژه متلب بهبود کیفیت توان با فیلتر اکتیو

فیلتر توان اکتیو شنت یک دستگاه الکترونیکی قدرت است که برای بهبود کیفیت توان در سیستم‌های الکتریکی به کار می‌رود. این فیلتر با تزریق جریان‌های هارمونیکی با دامنه و فاز مناسب به شبکه، هارمونیک‌هایی که توسط بارهای غیرخطی ایجاد می‌شوند را خنثی می‌کند. به عبارت ساده‌تر، فیلتر توان اکتیو شنت مانند یک جاروبرقی عمل می‌کند و آلودگی‌های هارمونیکی را از شبکه پاک می‌کند. علاوه بر این، این فیلتر می‌تواند برای جبران توان راکتیو و بهبود ضریب توان سیستم نیز استفاده شود. در نتیجه استفاده از این فیلتر، شکل موج ولتاژ و جریان در شبکه به شکل سینوسی ایده‌آل نزدیک شده و عملکرد کلی سیستم بهبود می‌یابد.

یک هارمونیک، مولفه ای از یک موج متناوب با فرکانسی که یک ضریب عدد صحیح از فرکانس بنیادی شبکه 60 هرتز می باشد. اعوجاج هارمونیک کل، نسبت همه جریان های فرکانس هارمونیک به فرکانس بنیادی می باشد.

با افزایش تقاضا برای بهبود کیفیت توان، که عموماً به صورت حذف و کاهش هرگونه تغییر توان (ولتاژ، جریان یا فرکانس) که با عملکرد نرمال تجهیزات الکتریکی تداخل می کند، «فیلتر توان اکتیو» (APF) بیشتر از همه مورد استفاده قرار گرفته است. علت آن این است که عملکرد فیلترهای پسیو به تعداد محدودی هارمونیک محدود است و می توانند باعث بوجود آمدن رزونانس یا تشدید در سیستم قدرت شوند. فیلترهای پسیو، تجهیزات بزرگتری دارند و بنابراین هزینه های بالاتری دارند. بنابراین، APF می تواند به آسانی هارمونیک های ناخواسته را حذف کند، ضریب توان را بهبود بخشد و هرگونه مسائل فلش ولتاژ (کمبود لحظه ای ولتاژ) و فرکانس هارمونیکی مختلف را رفع کنند. این پروژه، در مورد یک فیلتر توان اکتیو شنت سه سیمه سه فاز بحث می کند و نتایج شبیه سازی بدست آمده با استفاده از برنامه متلب را تحلیل می کند. در این شبیه سازی یک بار غیرخطی ایجاد می شود و هارمونیک های جریان خط تحت بارهای متوازن و نامتوازن را جبرانسازی می کند. در نتیجه این شبیه سازی، دریافت می شود که یک فیلتر توان اکتیو، روش بهتری برای کاهش اعوجاج هارمونیک کل (THD) می باشد.

مدیریت کیفیت توان، یکی از مسائل اصلی است که امروزه صنعت برق با آن مواجه شده است. کیفیت توان، عمدتاً تحت تاثیر تولید هارمونیک ها قرار می گیرد. افزایش رشد تجهیزات الکترونیکی، مقدار زیادی هارمونیک در سیستم های توزیع تولید می کند که این بخاطر جریان های غیرسینوسی مصرف شده بوسیله بارهای غیرخطی است. در این پروژه، یک فیلتر توان اکتیو شنت پیشنهاد شده است. روش متداول حذف هارمونیک ها با استفاده از فیلتر پسیو ممکن است از مسئله پارازیت ها رنج ببرد. نشان داده شده که فیلتر اکتیو سه فاز مبتنی بر نظریه p-q را می توان برای رفع هارمونیک و تصحیح ضریب توان پیاده سازی نمود. حذف هارمونیک انجام شده بوسیله فیلتر اکتیو در این پروژه نشان داده شده و بوضوح «اعوجاج هارمونیک کل» (THD) با و بدون فیلترهای اکتیو، محاسبه می شود.

این شبیه سازی در محیط نرم افزار متلب (MATLAB) انجام شده است و در ادامه نیز تصاویر مربوط به خروجی های شبیه سازی قرار داده شده است:

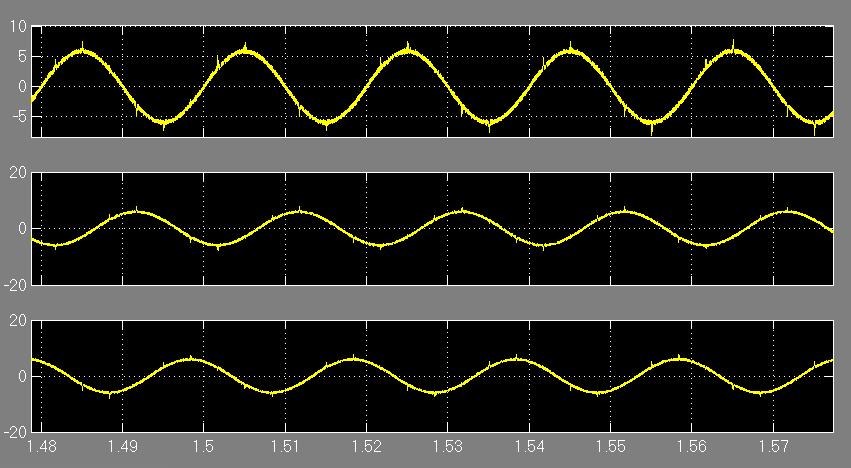

جریان های خط سه فاز:

جریان های خط سه فاز

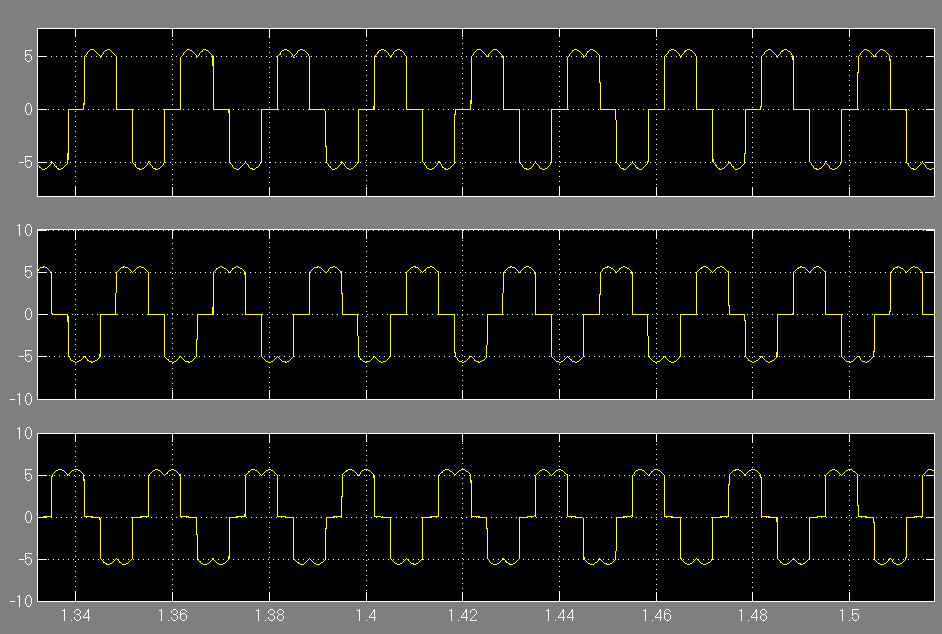

جریان های باز:

جریان های بار فیلتر توان اکتیو شنت

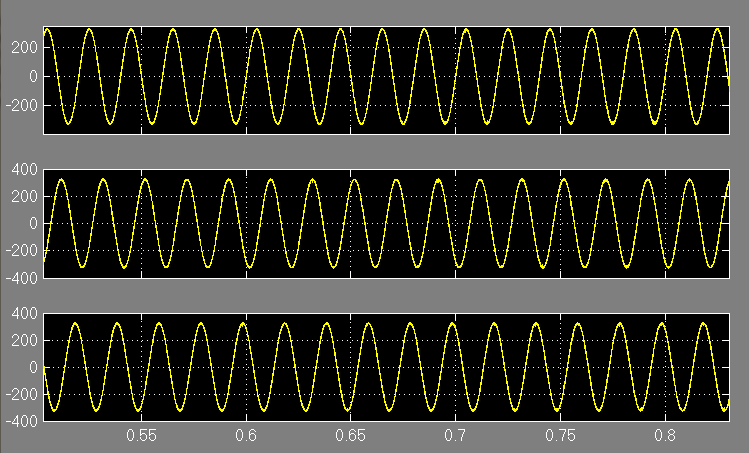

ولتاژهای بار:

ولتاژهای بار فیلتر توان اکتیو شنت

مشخصه های هارمونیکی جریان بار:

مشخصه های هارمونیکی جریان بار

در دنیای مدرن، تقاضا برای انرژی الکتریکی به طور پیوسته در حال افزایش است. با گسترش صنایع و استفاده روزافزون از تجهیزات الکترونیکی، کیفیت توان الکتریکی به یکی از دغدغه‌های اصلی صنعت برق تبدیل شده است. وجود هارمونیک‌ها، نوسانات ولتاژ، افت ولتاژ و دیگر اختلالات در کیفیت توان، می‌تواند به تجهیزات الکترونیکی آسیب رسانده و عملکرد سیستم‌های قدرت را مختل کند.

یکی از روش‌های موثر برای بهبود کیفیت توان، استفاده از فیلترهای توان اکتیو شنت (Shunt Active Power Filters) است. این فیلترها قادرند با تزریق جریان‌های هارمونیکی با دامنه و فاز مناسب به شبکه، هارمونیک‌ها را خنثی کرده و شکل موج جریان و ولتاژ را به شکل سینوسی نزدیک کنند. همچنین، فیلترهای توان اکتیو شنت می‌توانند برای جبران توان راکتیو و بهبود ضریب توان سیستم نیز به کار روند.

مزایای استفاده از فیلتر توان اکتیو شنت

فیلترهای توان اکتیو شنت به دلیل مزایای فراوانی که دارند، به طور گسترده‌ای در صنایع مختلف مورد استفاده قرار می‌گیرند. از جمله مهم‌ترین مزایای این فیلترها می‌توان به موارد زیر اشاره کرد:

  • کاهش هارمونیک‌ها: فیلترهای توان اکتیو شنت قادرند طیف گسترده‌ای از هارمونیک‌ها را با دقت بالایی حذف کنند.
  • بهبود ضریب توان: با جبران توان راکتیو، این فیلترها باعث بهبود ضریب توان سیستم و کاهش تلفات در خطوط انتقال می‌شوند.
  • کاهش نوسانات ولتاژ: فیلترهای توان اکتیو شنت می‌توانند نوسانات ولتاژ ناشی از بارهای غیرخطی را کاهش دهند.
  • حفاظت از تجهیزات: با بهبود کیفیت توان، این فیلترها از تجهیزات الکترونیکی حساس در برابر اختلالات ولتاژ محافظت می‌کنند.
  • انعطاف‌پذیری بالا: فیلترهای توان اکتیو شنت قابلیت تنظیم و کنترل بالایی دارند و می‌توانند برای شرایط مختلف شبکه بهینه شوند.

فیلترهای توان اکتیو شنت به عنوان یکی از راهکارهای موثر برای بهبود کیفیت توان در سیستم‌های قدرت امروزی شناخته می‌شوند. این فیلترها با تزریق جریان‌های هارمونیکی مناسب به شبکه، قادرند آلودگی‌های هارمونیکی را کاهش داده و شکل موج ولتاژ و جریان را به شکل سینوسی ایده‌آل نزدیک کنند. علاوه بر این، این ادوات می‌توانند برای جبران توان راکتیو و بهبود ضریب توان سیستم نیز به کار روند. در نتیجه استفاده از این فیلترها، عمر مفید تجهیزات الکتریکی افزایش یافته، تلفات انرژی کاهش یافته و عملکرد کلی سیستم بهبود می‌یابد.
