دانلود شبیه سازی آپ امپ با بهره ۹۰ دسی بل

آپ امپ با بهره 90dB

طراحی و شبیه سازی آپ امپ یکی از بحث های مهم در درس الکترونیک ۲ و الکترونیک ۳ به همراه الکترونیک آنالوگ است که همه دانشجویان مهندسی برق نیاز به یادگیری آن دارند. این پروژه طراحی مدار آپ امپ با ّبهره 90dB می باشد که شامل شبیه سازی با نرم افزار اچ – اسپایس بوده و همچنین تحلیل دستی مدار به صورت کامل به همراه توضیحات کامل در مورد عملکرد تمام ترانزیستور ها و طبقات موجود در آپ امپ با بهره ۹۰ دسی بل می باشد.

در طراحی این تقویت کننده ویژگی های لازم برای طراحی یک تقویت کننده مطمئن و با کیفیت از قبیل: طبقه توان (جهت کاهش توان مصرفی کل) ، فیوز (جهت جلوگیری از سوختن ترانزیستور ها در اثر اتصال کوتاه) ، مقاومت ورودی بزرگ، مقاومت خروجی کوچک و حداکثر سوئینگ متقارن خروجی  رعایت شده است.

در طراحی این مدار از 15 ترانزیستور استفاده شده است که این ۱۵ ترانزیستور  با در نطر گرفتن تمام حالت ها و به بهینه ترین صورت در مدار چیده شده اند تا کمترین تلفات و بیشترین بازده را داشته باشند. نقاط کار و تحلیل های DC,AC و پاسخ فرکانسی آپ امپ انجام شده و برخی از نتایج شبیه سازی ها در ادامه نشان داده شده است.

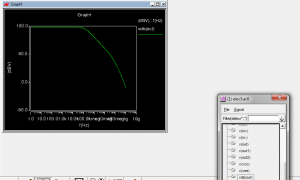

پاسخ فرکانسی آپ امپ

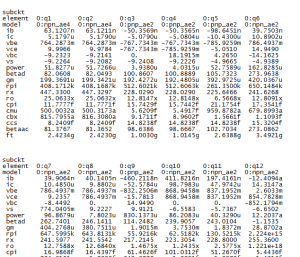

نتایج تحلیل آپ امپ
