دانلود شبیه سازی مقاله اینورتر 3 فاز براساس مبدل cuk برای کاربردهای فتوولتاییک

اینورتر سه فاز برای استفاده در سیستم فتوولتاییک

به منظور کاهش هزینه ها و ارائه قابلیت اطمینان بالا، یک روند در راستای مفاهیم سیستم های توزیع شده یا DG و تجدید پذیر با ساختار مدولار وجود دارد. این روند با توجه به کاهش اندازه و تعدادی از اجزای منفعل اینورتر، به طور معنی داری بر روی توپولوژی های مبدل DC تاثیر می گذارد. برای تبدیل dc به dc اینورتر منبع ولتاژ معمولی (VSI) رایج ترین توپولوژی مبدل است.

ولتاژ خروجی خروجی VSI همیشه پایین تر از ولتاژ DC ورودی است. به همین دلیل یک مبدل dc-dc boost مورد نیاز است وقتی که ولتاژ خروجی پیک نیاز مورد نیاز بیشتر از ولتاژ DC در ورودی باشد. این مبدل تقویت کننده dc-dc حجم، وزن، هزینه و زیان را افزایش می دهد و قابلیت اطمینان را کاهش می دهد. یک اینورتر تقویتی جدید ارائه شده است که در آن ولتاژ خروجی مورد نیاز می تواند از طریق ولتاژ DC ورودی پایین تر یا بیشتر از طریق اتصال متقابل دو مبدل dc-dc و مدولاسیون ولتاژ خروجی مبدل سینوسی باشد.
این مقاله یک مبدل جدید سه فاز مبتنی بر مبدل Cuk ارائه می دهد. ویژگی اصلی توپولوژی پیشنهادی این است که عناصر ذخیره سازی انرژی مانند سلف ها و خازن ها می توانند به منظور بهبود قابلیت اطمینان، کاهش اندازه و هزینه کل کاهش یابد. ویژگی ذاتی بوک-افزایش در مبدل Cuk، بسته به نسبت وظیفه متغیر زمان، انعطاف پذیری برای برنامه های متصل به شبکه و مستقل را فراهم می کند زمانی که ولتاژ خروجی مورد نیاز پایین تر از ولتاژ دی سی DC است. این ویژگی در اینورتر منبع تغذیه معمولی یافت نمی شود زمانی که جریان ورودی dc همیشه بالاتر از خروجی AC یا در مبدل منبع معمولی ولتاژ است زیرا ولتاژ خروجی AC همیشه پایین تر از ورودی dc است.

سیستم پیشنهادی اجازه می دهد تا خازن های غیر الکترولیتی بسیار کوچکتر و قابل اعتماد برای فیلتر کردن منبع انرژی مورد استفاده قرار گیرد. اینورتر جدید سه فاز مناسب برای کاربردهای PV است که جریان ورودی مداوم برای عملیات ردیابی نقطه حداکثر توان مورد نیاز است. مدل های متوسط ​​سیگنال بزرگ و کوچک برای مطالعه غیر خطی مبدل Cuk استفاده می شود. ساختار پایه، طراحی کنترل و نتایج MATLAB / SIMULINK ارائه شده است. نتایج عملی اثبات انعطاف پذیری طراحی توپولوژی مبتنی بر Cuk را تحت کنترل DSP TMSF280335 را اثبات می کند.

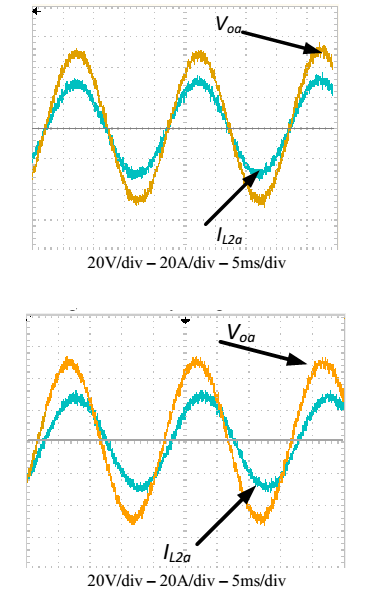

در ادامه بخشی از نتایج شبیه سازی ها در نرم افزار متلب نشان داده شده است.

اینورتر 3 فاز تک مرحله ای بر اساس مبئل cuk برای کاربرد های فتوولتاییک
