دانلود شبیه سازی مقاله جایابی PMU بهینه مبتنی بر ILP با تاثیر گروهی از باس های تزریق صفر

پروژه متلب جایابی بهینه PMU

باس های تزریق-صفر (ZIBها) می توانند تعداد واحدهای اندازه گیری فازور (PMUها) مورد نیاز برای نصب جهت قابل نظارت بودن کامل را کاهش دهند. این موضوع نشان داده شده که گروهی از ZIBهای همسایه می توانند این تعداد از PMUها را تا حد بیشتری کاهش دهند. بر خلاف یک ZIB واحد، تاثیر گروهی از ZIBها در مدل جایابی بهینه PMU با استفاده از رویکردهای ریاضیاتی در نظر گرفته نشده است (به جز در برخی از روش های اکتشافی). در این پروژه، یک روش جدید برای در نظر گرفتن تاثیر گروهی از ZIBها در مدل OPP با استفاده از رویکرد برنامه ریزی خطی عدد صحیح پیشنهاد شده است. دو مورد احتمالی رایج (یعنی قطع خط و از دست رفتن PMU) نیز در گرفته شده است. علاوه بر این، دو روش تجسم نیز برای نشان دادن موقعیت PMUهای به دست آمده از OPP مورد استفاده قرار گرفته شده است: (1) با استفاده از یک روش مستقیم مبتنی بر گراف و (2) در یک نگاشت با استفاده از سیستم اطلاعات گرافیکی. روش پیشنهادی با استفاده از چندین سیستم تست مقیاس بزرگ و مقیاس کوچک، تایید شده و با مطالعات مرتبط دیگر نیز مقایسه گردیده است.

این مقاله در محیط نرم افزار متلب کدنویسی و شبیه سازی شده است.

برای مورد ieee30 خروجی این برنامه به صورت زیر خواهد بود که در شکل مشاهده می کنید:

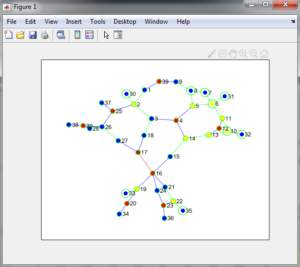

همچنین برای مورد ieee39 نیز به صورت زیر میتوان از شبیه سازی خروجی گرفت.

برای تمامی سیستم های قدرت موجود در matpower شما میتوانید این مقاله را با استفاده از کدهای موجود در این محصول اجرا کرده و خروجی بگیرید.

در این پروژه، یک روش ریاضیاتی جدید با استفاده از ILP برای بررسی تاثیر گروهی از ZIBها در مدل OPP ارائه شده است. موارد مختمل مانند از دست رفتن PMU یا قطعی خط نیز مورد بررسی و شبیه سازی قرار گرفته شده است. روش پیشنهادی با استفاده از چندین سیستم استاندارد، بزرگ و مصنوعی همچون IEEE، 14، 30، 39، و 118 تایید اعتبار شده است. همچنین سیستم های تست 13659 اروپایی و 2383 و 3375 لهستان بررسی شده است. نتایج نشان داد که گروهی از ZIBها می تواند OPP را با کاهش تعداد PMUهای مورد نیاز برای مشاهده کامل، افزایش دهد. روش پیشنهادی با چندین پروژه مرتبط دیگر مقایسه شده و مشاهده پذیری های مختلف مانند تعداد دفعات اندازه گیری یک باس یا یک خط در نظر گرفته شده است. این روش، توانایی خود در حل سیستم های قدرت بزرگ در کوتاه مدت نشان داد و تعداد بهینه و موقعیت های PMUها را ارائه داد. علاوه بر این، دو روش تجسمی برای نشان دادن موقعیت های PMU به دست آمده از OPP پیشنهاد شد: (1) به صورت گرافیکی با استفاده از روش مستقیم و (2) به صورت گرافیکی در یک نقشه با استفاده از GIS.
