دانلود شبیه سازی مقاله سیستم احتراق دیگ بخار 300 مگاواتی بر اساس کنترل فازی

پروژه سیستم احتراق بویلر 300MW

سیستم کنترل احتراق بویلر، یک مولفه مهم برای اطمینان یافتن از عملکرد ایمن و اقتصادی نیروگاه های حرارتی می باشد. از یک سو، از طریق کنترل معقول سیستم احتراق بویلر، پارامترهای عملکردی مهم، در دامنه ایمن، پایدار می مانند، که این امر تاثیر مثبتی برای ایمنی فردی کادر نیروگاه حرارتی دارد. از سوی دیگر، یک اقدام مهم برای صرفه جویی از انرژی و حفاظت از محیط زیست است، زیرا اطمینان می دهد که فرآیند احتراق بویلر در نیروگاه حرارتی، همیشه در وضعیت بهینه قرار دارد. یک بویلر زغال سنگ سوز، مثالی از آن است، فرض کنید که بازده حرارتی به اندازه 2% افزایش می یابد، تولید توان سالانه پیش بینی شده می تواند Yuekeduo 3* 107 kWh باشد، که قیمت میانگین  است و سود اضافه سالانه حدود 600 هزار یوان می باشد. بنابراین، تحلیل و طراحی معقول سیستم احتراق بویلر می تواند بازده احتراق را بهبود دهد و نقش موثری برای صرفه جویی در انرژی و کاهش آلودگی داشته باشد.

ابتدا، طبق روش تحلیل نظری، مدل ریاضیاتی تقریبی هدف کنترل شده، استخراج می شود و مشخصه های دینامیک سیستم های فرعی، به صورت کیفی تحلیل می شوند. می توان ملاحظه نمود که هدف کنترل شده مربوط به سیستم کنترل فایل، تاخیرهای طولانی و اینرسی زیاد دارد. در نهایت اینکه، سیستم کنترل طراحی شده، برروی نرم افزار متلب، عیب یابی و شبیه سازی می شود و با طرح کنترل سنتی، مقایسه می شود. از طریق منحنی های شبیه سازی، می توانیم نتیجه گیری ذیل را داشته باشیم: کنترل PID وفقی فازی، مزیت های بسیاری مانند پاسخ سریع، اضافه جهش کم و زمان گذار کوتاه دارد که باعث می شود فشار بخار اصلی، نزدیک به نقطه تنظیم باشد.

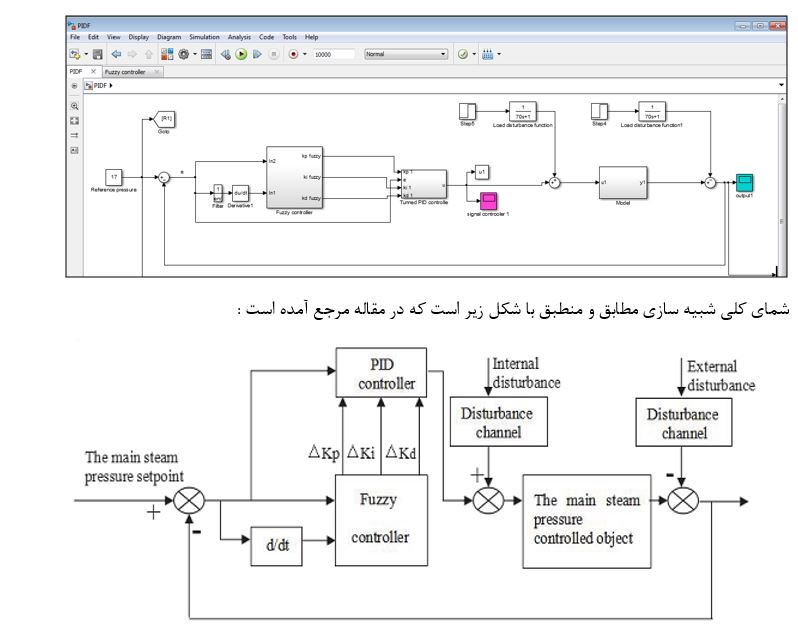

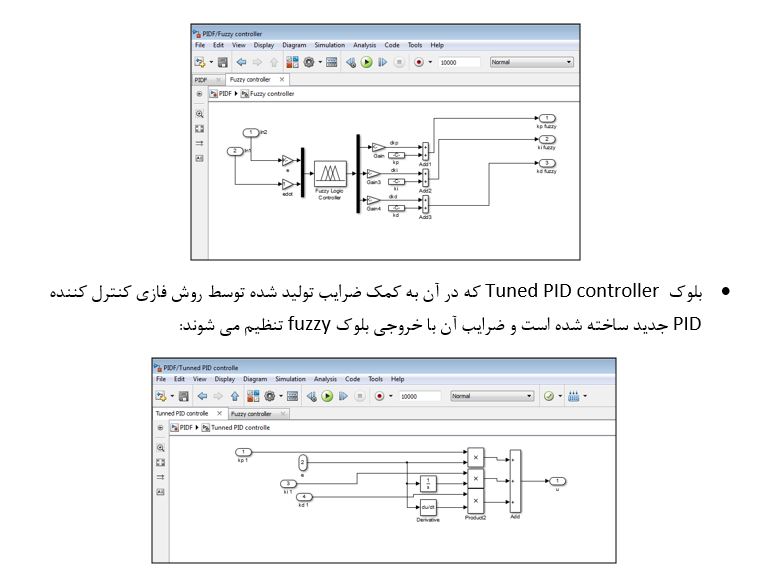

این مقاله مربوط به سال 2018 بوده و شبیه سازی آن نیز در محیط نرم افزار متلب (MATLAB) انجام شده است. در ادامه تعدادی از تصاویر مربوط به شبیه سازی و خروجی های آن قرار داده شده است:
